SOLARNI VAKUUM KOLEKTORI "SUNMASTER"
SMF824-200 200 l 24 vakuum cevi 1800X58
SMF817-150 150 l 17 vakuum cevi 1800X58
Naj jednostavniji solarni termalni sistem namenjen za zagrevanje potrošne/sanitarne vode.Gravitacioni/termosifonski princip rada/microkomputer solar controller.Jednostavno i brzo instaliranje,pogodan za porodične kuce,vikendice,vikend kuće,i druge objekte.Operativan od ranog proleća do kasne jeseni.
KONSTRUKCIJE SOLARNIH VAKUUM KOLEKTORA SUNMASTER sa 10,20 i 30 VAKUUM CEVI sa visokim stepenom iskorišćenja,namenjen za sisteme grejanja sanitarne vode,grejanje bazena,grejanje kuća jer zbog svoje vakuum konstrukcije pogodan je za izgradnju solarne termalne/toplotne centrale.U odnosu na staru generaciju pločastih kolektora,SUNMASTER vakuum kolektor se moze koristiti i u zimskom periodu na niskim temperaturama.

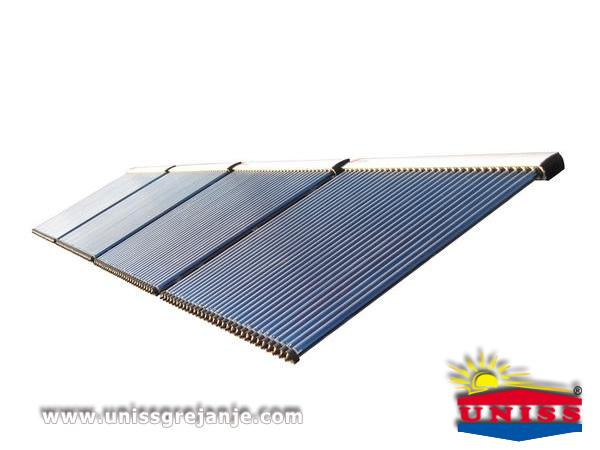

Spajanjem većeg broja solarnih vakuum kolektora sa konstrukcijama dobijamo potrebnu snagu toplotne energije.

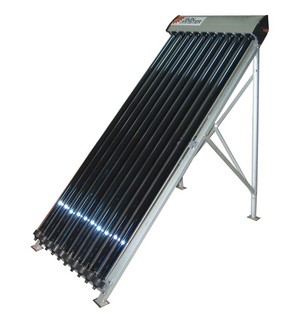

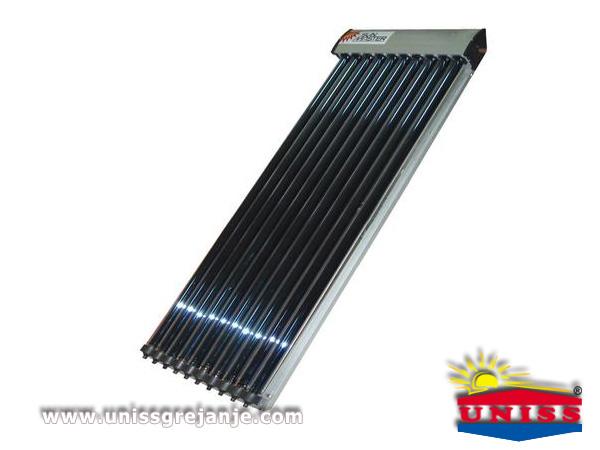

SOLARNI VAKUUM KOLEKTOR
SNM10 1800X58

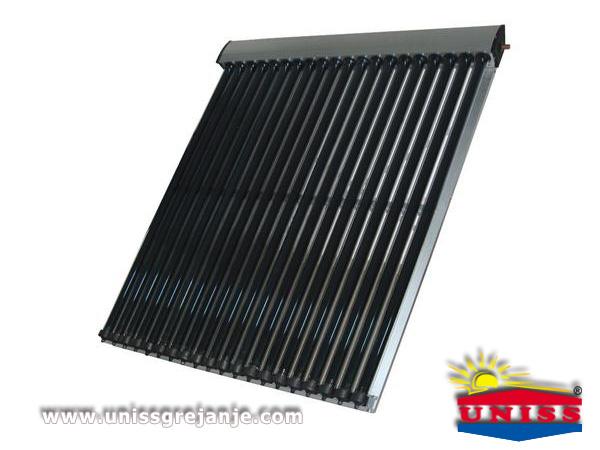

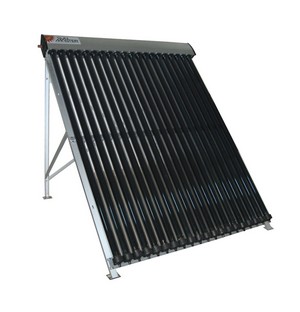

| SOLARNI VAKUUM KOLEKTOR
SNM20 1800X58
 |

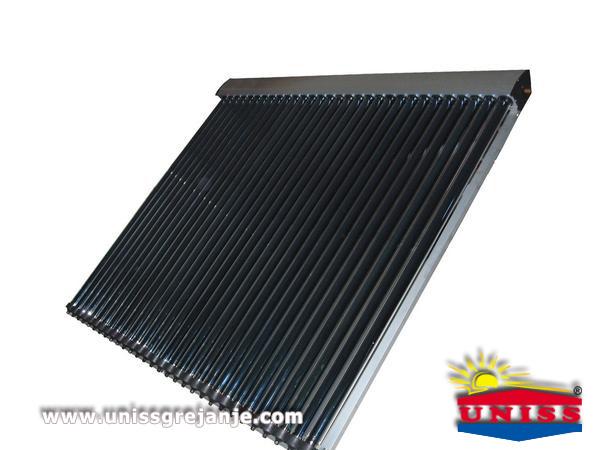

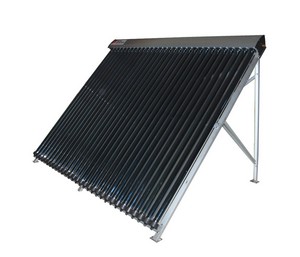

SOLARNI VAKUUM KOLEKTOR
SNM30 1800X58

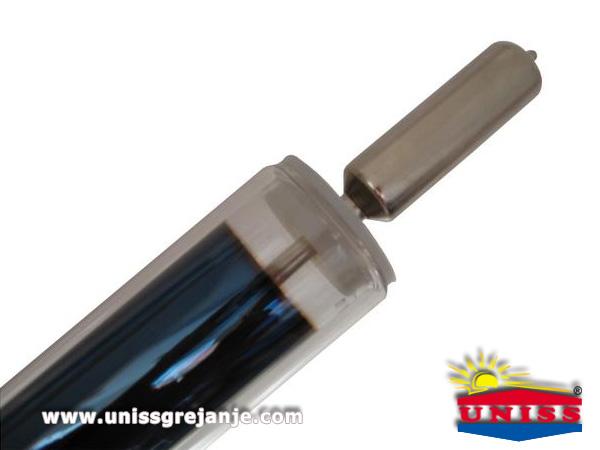

 | SOLARNA VAKUUM CEV
SNM 1800X58
 |
| SOLAR VAKUUM HEAT PIPE INFO | |
| | | | |
| | | | |
| Tip | SNM-10 | SNM-20 | SNM-30 |
| Vakuum cevi | 10 | 20 | 30 |
| Visina | …1970..mm | 1970..mm | 1970mm |
| Širina | …770.mm | …1530..mm | 2280.mm |
| Dubina | .... | .... | .... |
| Visina konstrukcije | 1390.mm | 1390.mm | 1390..mm |
| Težina praznog kolektora | 30.kg | 60.kg | 90.kg |
| Ukupna površina | 1.62.m2 | 3.18.m2 | 4.66.m2 |
| Cevni priključak solarnog sabirnika | | Cu Φ22 | |
| Temperaturno opterećenje | | …227°C | |
| Radna temperatura | | 95.max °C | |
| Radni pritisak | | …6.bar | |
| Maksimalni pritisak | | …12.bar | |
| Ugao nagiba | | min. +20° max.+70° | |
| Vakuum cev | | borosylicat | |
| Dužina vakuum cevi | | 1800mm | |
| Spoljni prečnik vakuum cevi | | 58mm | |
| Unutrašnji prečnik vakuum cevi | | 47mm | |
| Debljina stakla | | 1,6mm | |
| Udaljenost od cevi do cevi | | …78.mm | |
| Koeficijent absorpcije | | ..>94….% | |
| Koeficijent emisije | | <7….% | |
| Efektivni toplotni kapacitet | >980w/m2 |
| Vakuum | | <5x10-4….Pa | |
| Materijal cevi u zaglavlju | | TU1 | |
| Spoljni prečnik cevi u zaglavlju | | 14.mm | |
| Unitrašnji prečnik cevi u zagl. | | 12.6.mm | |
| Spoljni prečnik absorb.cevi | | 8….mm | |
| Unutrašnji prečnik absorb.cevi | | …6.6.mm | |
| Dužina toplotne cevi | | …1.72.mm | |
| Materijal okvira | | aluminim legure | |
| Debljina materijala okvira | | …2.00.mm | |
| Debljina izolacije u sabirniku | | ...40.mm | |
| Materijal izolacije | | rock wool | |
